Thiết bị chuẩn liều

Thiết bị chuẩn liều

Model: ISOMED 2010

Xuất xứ: Germany

➢ Ứng Dụng

• Máy hiệu chuẩn liều ISOMED 2010 được thiết kế để nhanh chóng và đo chính xác hoạt độ của các đồng vị phóng xạ được sử dụng trong y học hạt nhân để chẩn đoán và điều trị. Nó được cung cấp dưới dạng PC NetTop kết hợp với buồng đo NUVIA đã được chứng minh.

• Lợi ích

– Trình hiệu chuẩn liều dựa trên PC chạy trên Windows**

– Hệ thống NetTop PC tiết kiệm không gian tùy chọn

– Màn hình có chức năng màn hình cảm ứng

– Cơ sở dữ liệu hạt nhân có thể mở rộng

– Tính toán hoạt độ để đảm bảo thời gian dùng thuốc chính xác

– Kiểm soát chất lượng tích hợp theo DIN

6855-11 (IEC 61948-4) và DIN 61303 (IEC 61303)

•  Một số dữ liệu quan trọng

– Hơn 30 dữ liệu hạt nhân

– Đo hoạt độ Tc-99m lên tới 50GBq

– Đo hoạt độ F-18 lên tới 70GBq

– Sai số cơ bản 5%

➢ Mô tả sản phẩm

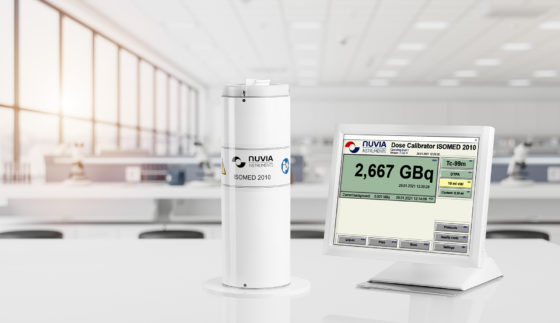

• Máy hiệu chuẩn liều ISOMED 2010 bao gồm phần mềm ISOMED 2010 và buồng đo. Phần mềm được cài đặt trên hệ thống PC. Dữ liệu được trao đổi giữa phần mềm và buồng đo thông qua giao diện USB. Một nguồn 137Cs tích hợp được sử dụng để kiểm tra QA

• Máy hiệu chuẩn liều ISOMED 2010 được thiết kế để đo nhanh và chính xác hoạt độ của các đồng vị phóng xạ được sử dụng trong y học hạt nhân để chẩn đoán và điều trị. Công nghệ đo lường được vận hành bên ngoài môi trường bệnh nhân. Đặc tính hiệu suất của Dose Calibrator ISOMED 2010 là phép đo hoạt động của các đồng vị phóng xạ trong y học hạt nhân chẩn đoán và điều trị. Theo các quy định quốc gia hiện hành, một phép đo hoạt động phải được thực hiện trước mỗi ứng dụng của bệnh nhân.

• Các chất phóng xạ để đo lường có sẵn ở dạng lỏng hoặc khí và được sử dụng để lấp đầy ống tiêm dưới da, chai tiêm hoặc ống kín. Các chất phóng xạ rắn (viên nang, hạt và trong

➢ Chức năng

• Đo nhanh và chính xác hoạt độ, thể tích của các chất phóng xạ và chất rửa giải thu được từ máy tạo đồng vị

• Hỗ trợ định lượng dung dịch tiêm hoặc thuốc phóng xạ dùng qua đường uống để xét nghiệm chẩn đoán và điều trị

• Chu kỳ bán rã của đồng vị được đưa vào việc xác định trước hoạt độ phóng xạ trong một thời gian ứng dụng

• Đo tất cả các hạt nhân phóng xạ phổ biến được sử dụng trong PET

• Thời gian đo ngắn để sử dụng trong các hệ thống chiết rót của thiết bị PET

• Tài liệu về kết quả đo và dữ liệu bệnh nhân trên nhãn và lưu trữ trên đĩa cứng và thiết bị lưu trữ ngoài

➢ Tối ưu hóa kiểm soát chất lượng

• Menu tích hợp để kiểm soát chất lượng thực hiện tất cả các yêu cầu của DIN 6855-11 (IEC 61948-4) và yêu cầu của tất cả các cơ quan y tế. Giao diện người dùng của bộ hiệu chuẩn liều nhắc nhở các hoạt động kiểm tra kiểm soát chất lượng như lý lịch hoặc khả năng phản hồi cần được thực hiện (trong một số trường hợp là mỗi ngày làm việc) và cung cấp bằng chứng được ghi lại. Đối với các phép đo nền, một phép đo có và một phép đo không có giá đỡ mẫu được thực hiện. Kiểm soát lịch trình được kích hoạt sẽ nhắc nhở người dùng về các lần kiểm tra cần thực hiện. Ví dụ: kiểm tra tuyến tính có thể được thực hiện vào cuối tuần 6 tháng một lần. Trong trường hợp này, phép đo chất rửa giải Tc được thực hiện tự động cứ sau 3 giờ (ví dụ). Đường cong tuyến tính cũng có thể được in ra dưới dạng biểu đồ.

• Có sẵn menu đột phá molypden theo DIN

6854

➢ Thuộc tính hệ thống

• Được hiệu chuẩn cho hơn 30 hạt nhân, bao gồm cả hạt nhân phóng xạ phát beta

• Các hệ số hiệu chuẩn cho các thùng chứa khác nhau, dung tích và thể tích thùng chứa được tính đến để giảm sai sót

• Đo lường các hạt nhân được sử dụng trong quá trình tổng hợp phóng xạ (90Y, 169Er, 186Re), cũng như các dược phẩm phóng xạ được sử dụng trong liệu pháp giảm đau

(153Sm, 188Re)

• Đo tất cả các hạt nhân phóng xạ được sử dụng trong sản xuất PET và ứng dụng PET

• Tính toán hoạt độ với ngày giờ cụ thể của người dùng

• Đo lường và bù nền

• Phần  mềm  chạy  trên  hệ  điều  hành

Windows

• Kiểm soát chất lượng tích hợp theo EN

61303 và DIN 6855-11 (IEC 61948-4) với khả năng lưu trữ dữ liệu, in giao thức và xem lịch trình

• Cơ sở dữ liệu tích hợp với kết quả đo lường

➢ Thông số kỹ thuật

• Phạm vi đo: ví dụ: Tc-99m / F-18

– Tc-99m: 40 kBq đến 50/200 GBq (lỗi bổ sung 7%)

– F-18: 60 kBq to 70/300 GBq

• Cài đặt phạm vi đo: Tự động, phạm vi đo cố định thay thế có thể điều chỉnh

• Phạm vi giải năng lượng: 25 keV đến 3

Mev

• Thời gian đo

– Với sự thay đổi của phạm vi đo 2 s – 15 s

– Không thay đổi phạm vi đo 1 s – 3 s

• Sai số cơ bản: ± 5 %

• Hiển thị giá trị đo được: 4 chữ số với hiển thị đơn vị, đồng vị, hợp chất hóa học, thùng chứa và nội dung

• Bảng đồng vị được lưu trữ: Ba-140, C-11, Co-57, Co-58, Co-60, Cr-51, Cs-137, Cu-64, Er-169, F-18, Fe-59, Ga-67, Ga-68, Hg-197, I-123, I-124, I-125, I-131, In-111, In-113M, Ir-192, Lu-177, Mn-54, Mo-99, N-13, O-15, Ra-223, Re-186, Re-188, SE-75, SM-153, Sr-89, Tc-99, TL-201, XE-133, Y-86, Y-90, Yb-169

• Thùng chứa phù hợp

– Ống tiêm 1 ml, 2 ml, 3 ml, 5 ml, 10 ml,

20 ml

– Chai 2ml, 5ml, 10ml (P6), 15ml, 20ml

– Ống 5 ml

– Viên nang Co-57, Co-58, I-131

– Viên bao chặt chẽ cho Cs-137, I-125, Ir-

192

– Hàm lượng (số lượng mẫu) 0,1 ml – 99,9

ml

•  Buồng đo: Buồng Ø 120 mm, máng đo Ø

47 mm

• Kích thước: Tổng chiều cao 320 mm, chiều sâu máng 205 mm

• Che chắn chì: Che chắn cơ bản 4 mm Pb, che chắn bổ sung 20 mm hoặc 50 mm

• Màn hình: màn hình TFT tiêu chuẩn cảm ứng

Hệ thống PC: NetTop, từ Windows 10
